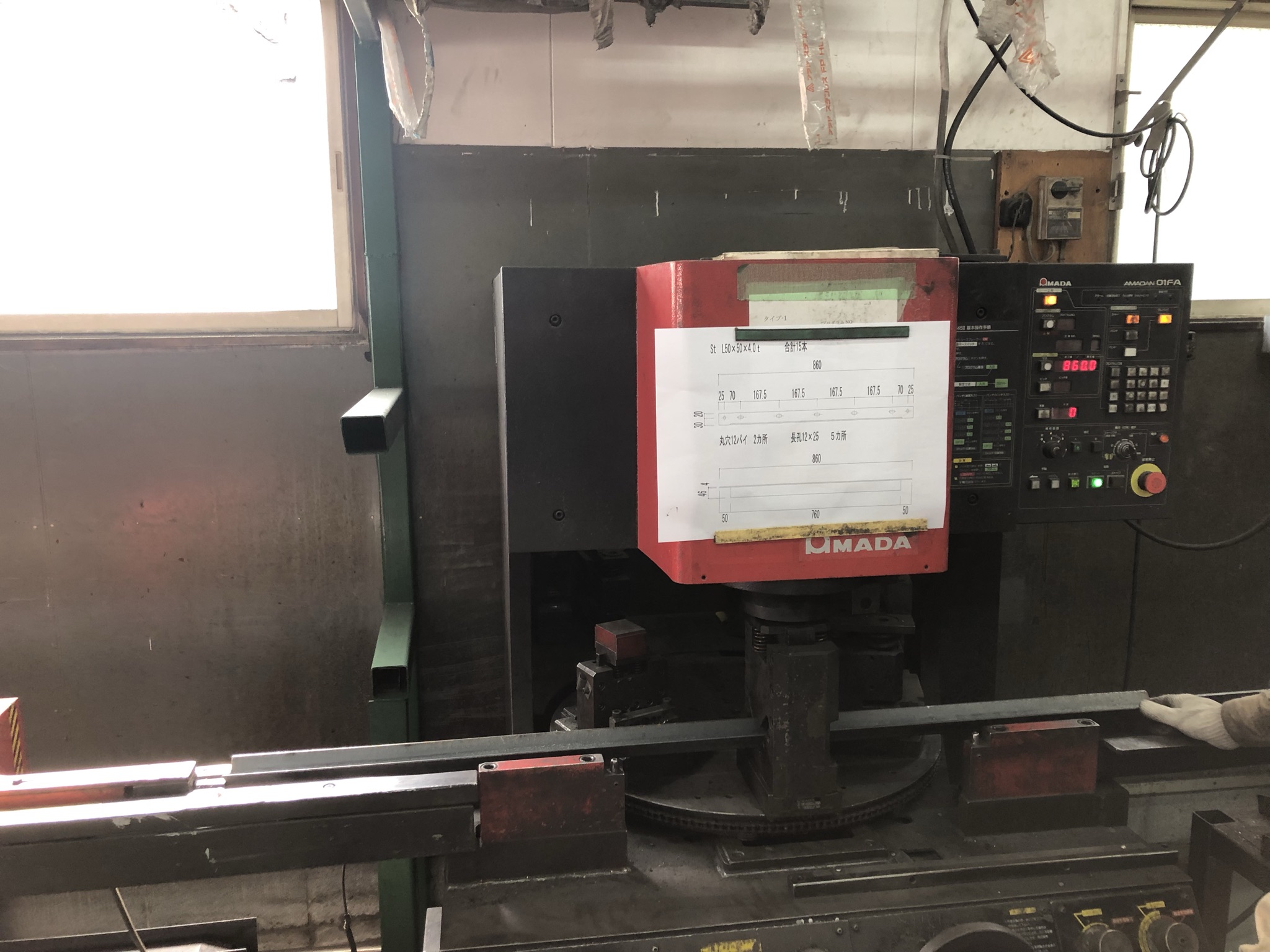

弊社工場に最後に設置したアマダ社の大型プレス機です。
最長5.5ｍ対応、高精度位置決め装置付き。油圧シリンダー45ｔ
※切断、穴あけ、切り欠き等の加工
詳細写真

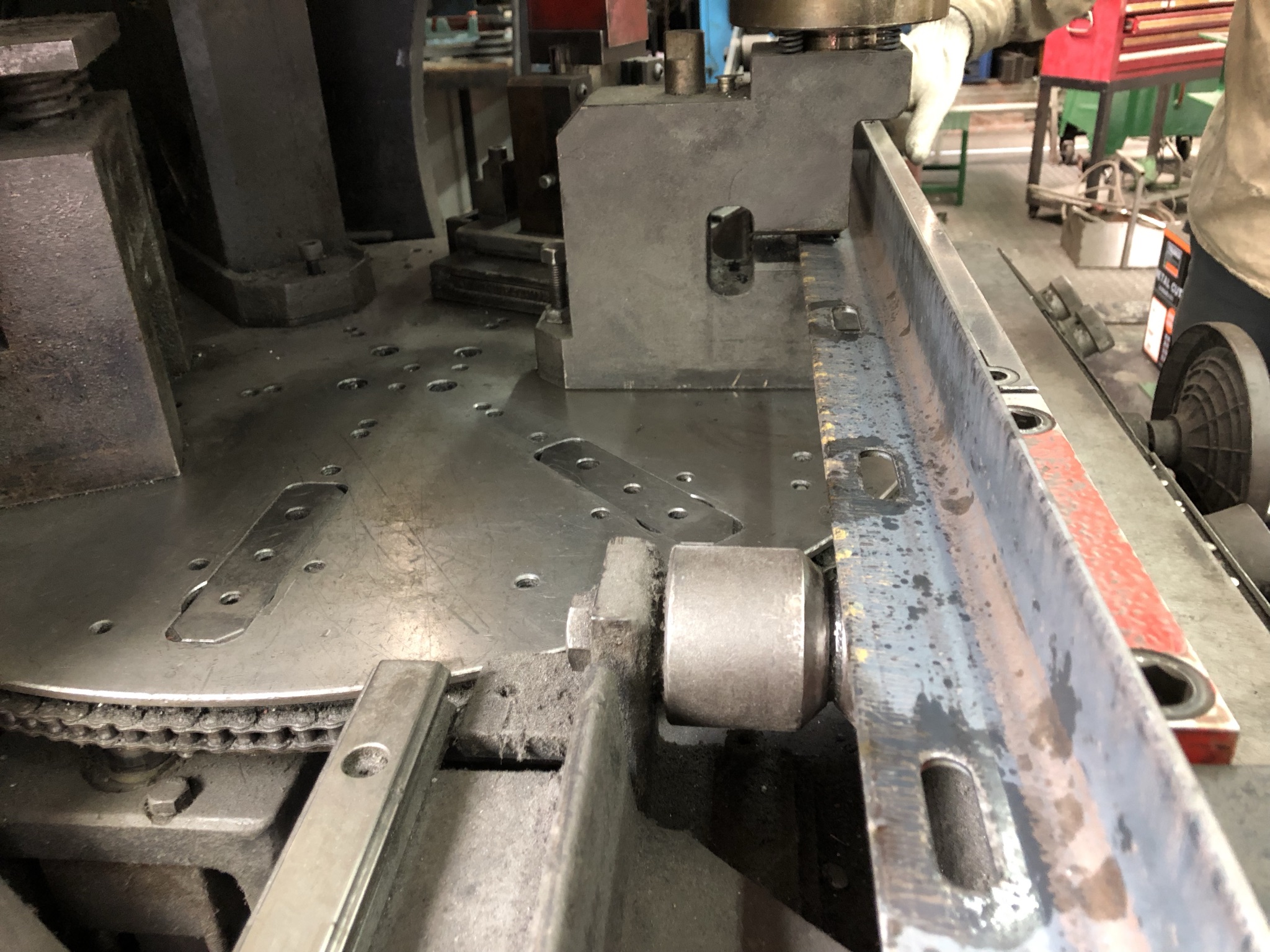

1,アングル切断用の金型をセットしています。位置決め装置を使い、今回は鉄のアングル50×50×4ｔを切断します。【鉄の場合は最大でアングル75×75×6ｔが切断可能です。】

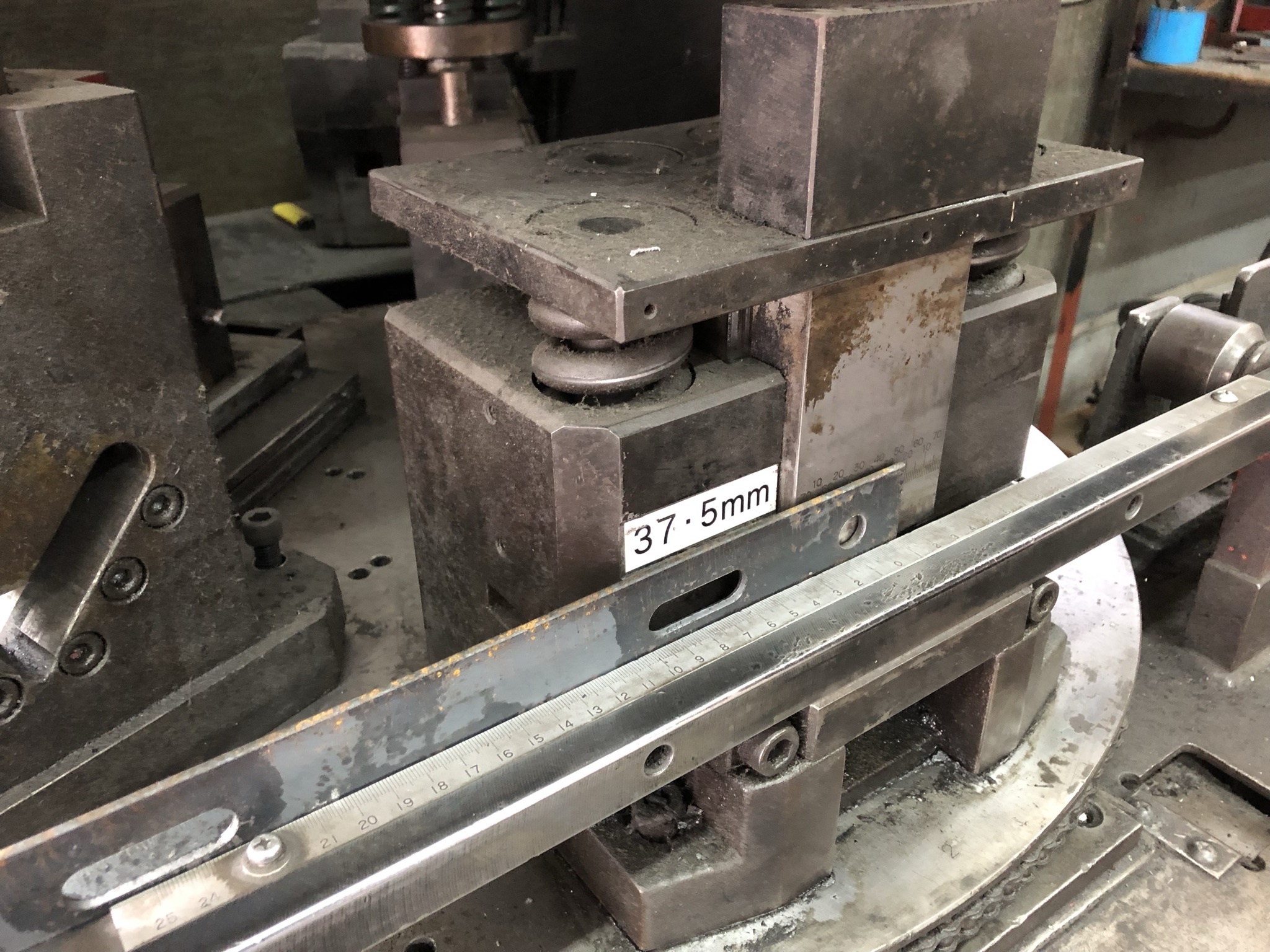

2,切断後に、穴あけ用の金型に変えて、登録したプログラムに従い順番に位置決め装置が移動して、それに合わせて穴をあける事が出来ます。 【※テーブル部分が回転し金型を素早く交換する事ができます。】 【フラットバーの穴あけ加工もできます。】
3,今度は、切り欠き用の金型に変えて、アングルの片面、一部分を切り欠きしました。

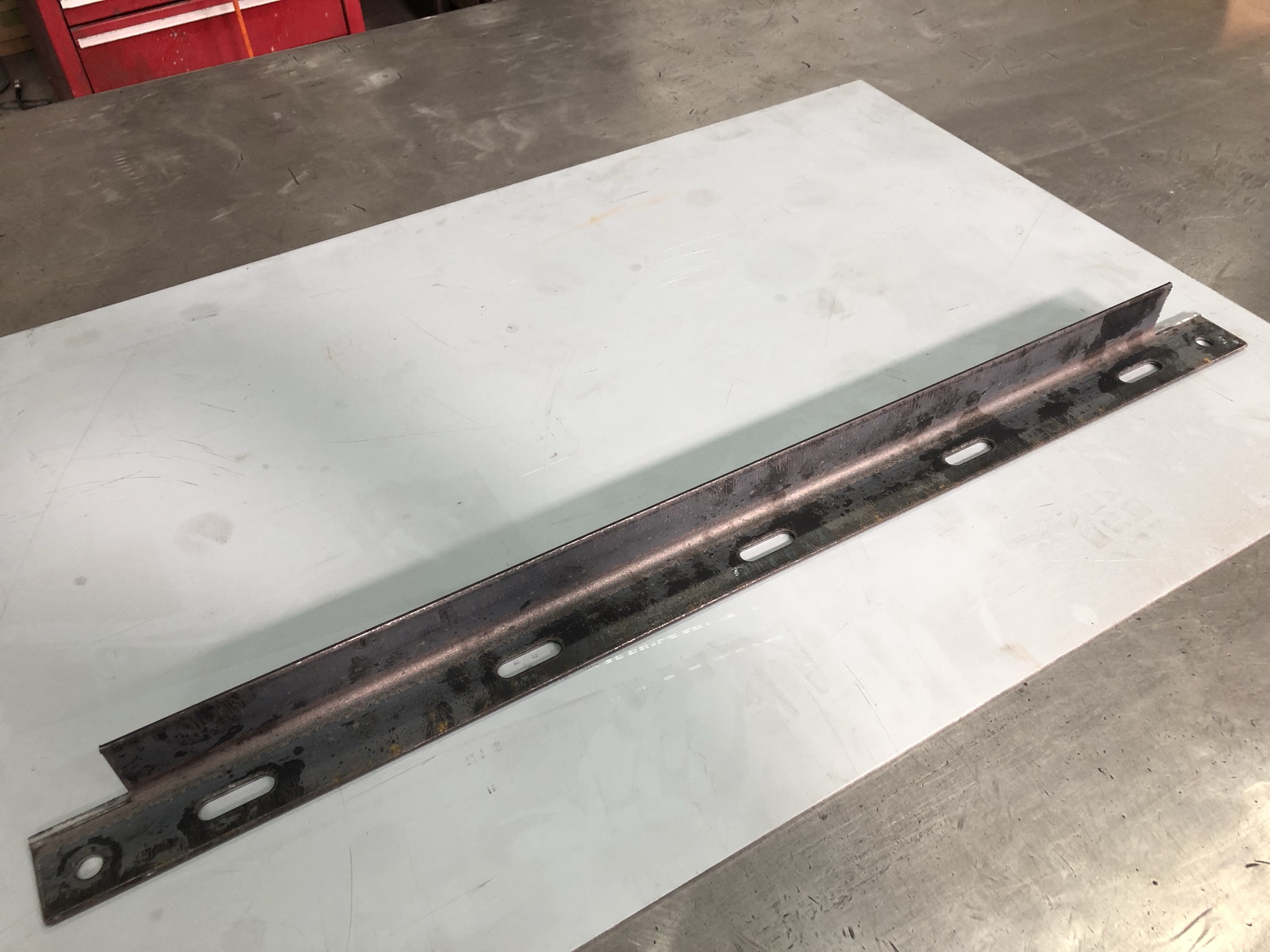

4,アングル下地の加工完成です。 【プログラムするだけで大量に同じ加工が出来ます。その上寸法は正確です。】 【キャットウォーク、架台、亜鉛メッキ下地等の加工もお任せ下さい！】

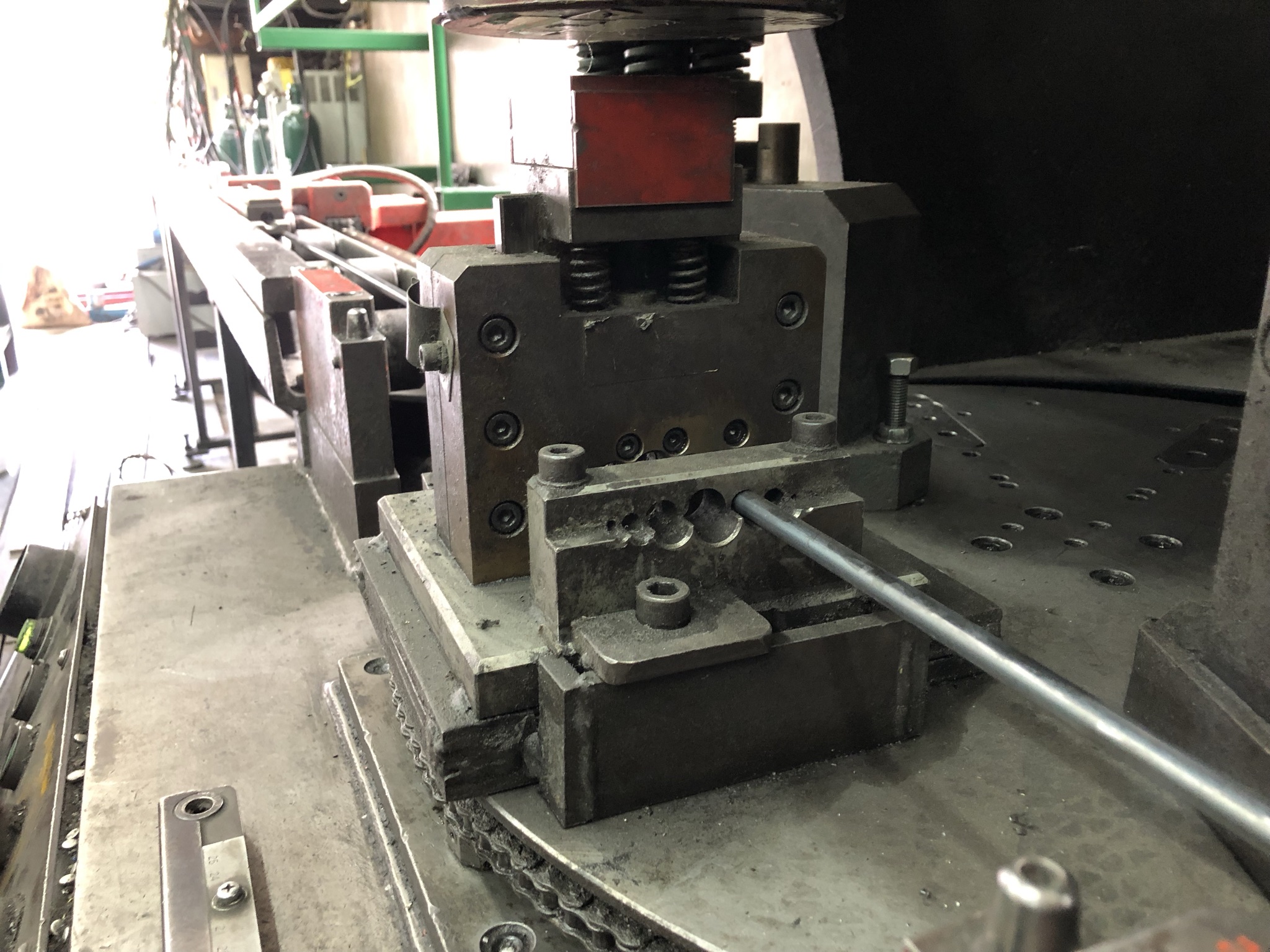

5,写真は、鉄丸棒９ｍｍ切断です。 【※フラットバーも切断できます。】

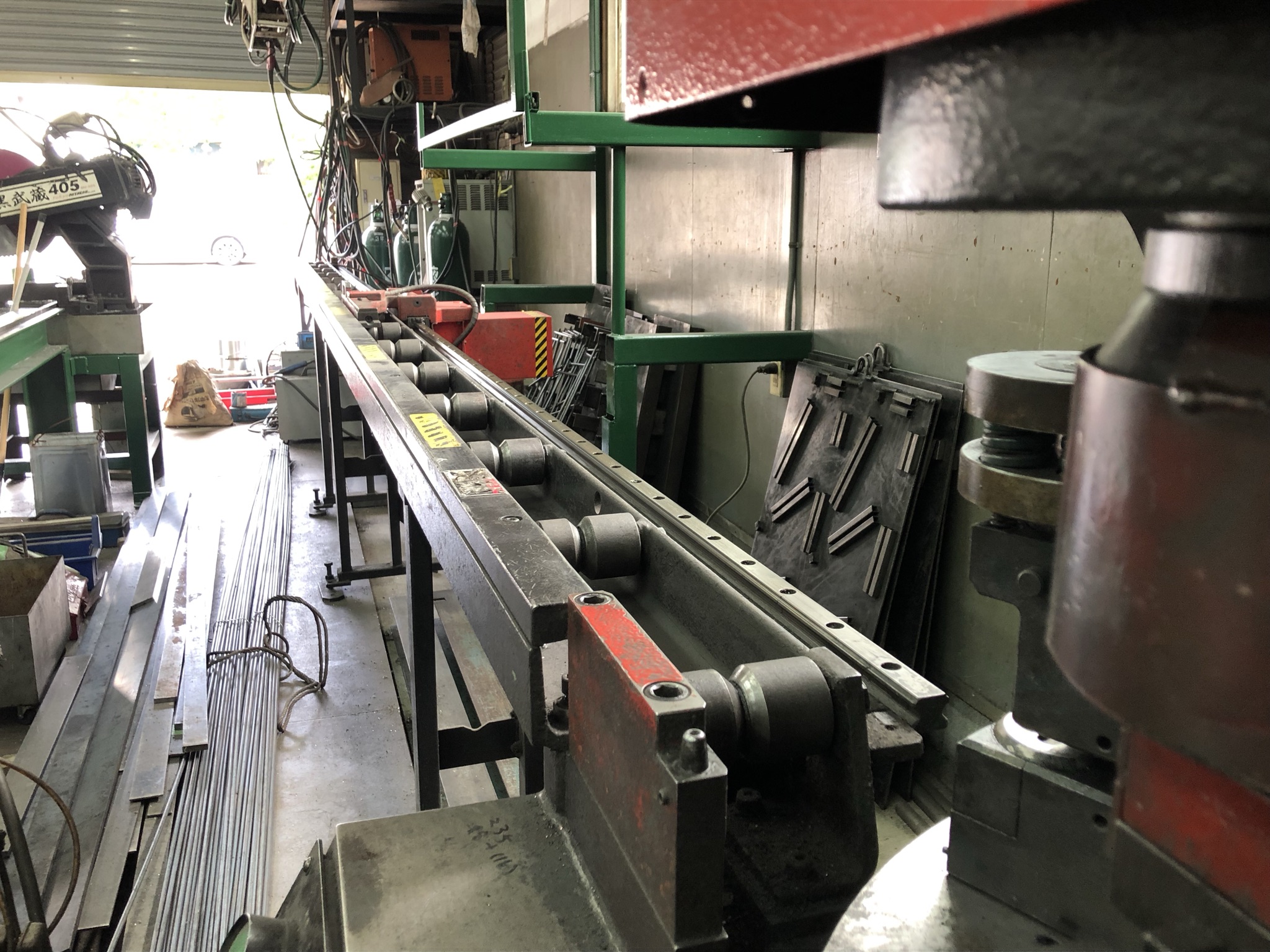

6,位置決め装置とレール5.5ｍ。 結構、大きいので場所をとりますが大切な頼もしい仲間です。
